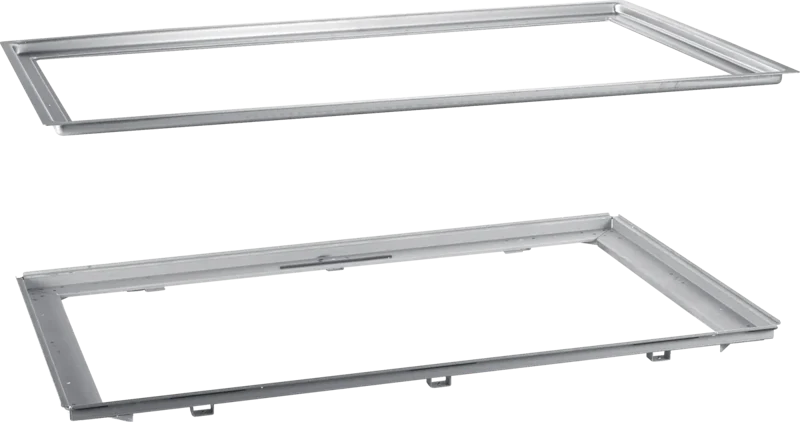

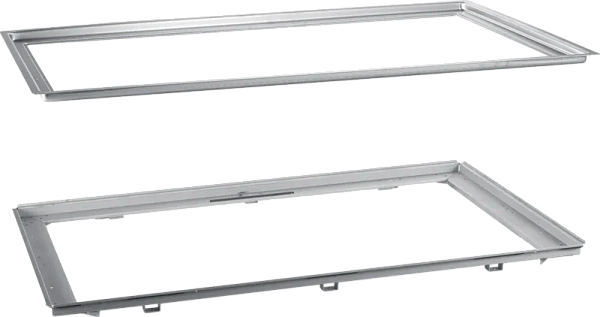

Gaggenau CA429410 — Комплект декоративной рамки и монтажного каркаса

Комплект декоративной рамки и несущей монтажной рамы для установки газовой варочной панели CG492 вровень со столешницей. Для CG492211 применение CA429410 подтверждено индивидуальным техническим листом и монтажной инструкцией прибора. В британском каталоге Models and Dimensions 2026 CA429410 обозначен как необходимая монтажная принадлежность, включённая в комплект CG492. Комплект рамок можно заранее передать изготовителю столешницы для подгонки и установки. Вариант для столешницы из нержавеющей стали: декоративную рамку вваривают в подготовленный вырез. Работы выполняет специализированная мастерская; максимальная толщина стального листа по инструкции прибора — 1 мм. Силиконовый шов в этом варианте не применяют. При силиконовом монтаже несущую и декоративную рамы устанавливают на слой силикона и прижимают прибором до полного высыхания. Шов между прибором и столешницей заполняют после высыхания; этот порядок не относится к вваренной стальной столешнице. При регулировке монтажной рамы зажимами несколько раз проверяют плоскостность по всему периметру контрольной пластиной толщиной 1 мм. После установки декоративной рамы проверку и при необходимости регулировку повторяют. Для силиконового монтажа применяют подходящий термостойкий состав с учётом материала столешницы. По инструкции прибора силикон выдерживают до полного высыхания не менее 24 часов; до этого прибор не включают. Размер декоративной рамки по монтажной схеме — 1002 × 599 мм. Размер 965 × 560 мм на том же рисунке относится к решётке варочной панели, а не к рамке.

Основные характеристики

Функции и характеристики

• Комплект декоративной рамки и несущей монтажной рамы для установки газовой варочной панели CG492 вровень со столешницей.
• Для CG492211 применение CA429410 подтверждено индивидуальным техническим листом и монтажной инструкцией прибора.
• В британском каталоге Models and Dimensions 2026 CA429410 обозначен как необходимая монтажная принадлежность, включённая в комплект CG492.
• Комплект рамок можно заранее передать изготовителю столешницы для подгонки и установки.
• Вариант для столешницы из нержавеющей стали: декоративную рамку вваривают в подготовленный вырез. Работы выполняет специализированная мастерская; максимальная толщина стального листа по инструкции прибора — 1 мм. Силиконовый шов в этом варианте не применяют.
• При силиконовом монтаже несущую и декоративную рамы устанавливают на слой силикона и прижимают прибором до полного высыхания. Шов между прибором и столешницей заполняют после высыхания; этот порядок не относится к вваренной стальной столешнице.
• При регулировке монтажной рамы зажимами несколько раз проверяют плоскостность по всему периметру контрольной пластиной толщиной 1 мм. После установки декоративной рамы проверку и при необходимости регулировку повторяют.
• Для силиконового монтажа применяют подходящий термостойкий состав с учётом материала столешницы. По инструкции прибора силикон выдерживают до полного высыхания не менее 24 часов; до этого прибор не включают.
• Размер декоративной рамки по монтажной схеме — 1002 × 599 мм. Размер 965 × 560 мм на том же рисунке относится к решётке варочной панели, а не к рамке.
• Сквозной вырез по схеме — 983 × 580 мм. Наружная выборка для установки вровень — 1007 × 604 мм с допуском +1 мм по каждому размеру; радиус наружных углов R9.
• Глубина выборки по схеме — 7 мм. Показанный диапазон толщины основания для зажимов — 40–50 мм; при основании тоньше 40 мм требуется компенсационная планка согласно схеме прибора.
• Минимальная глубина столешницы по схеме — 700 мм. Размеры и размещение отверстий для выносных ручек проверяют по монтажной схеме конкретного прибора.
• Монтаж выполняют по инструкции конкретного прибора и выбранному варианту столешницы. Схемы CA429410 не заменяют требования к подключению газа, электропитанию, вентиляции и расстояниям до соседних поверхностей.
• Дополнительный код производителя: 17000680.
• EAN: 4242006168438.
